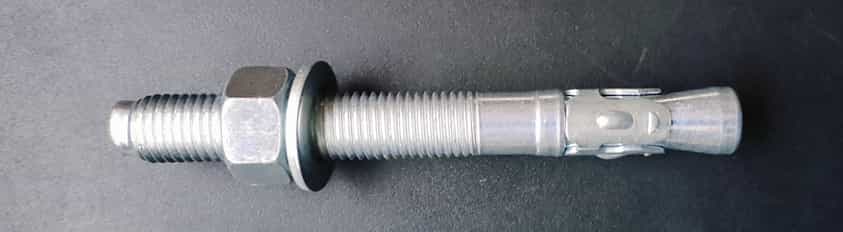

Самый распространенный размер анкера. Диаметр 10 мм — универсальный диаметр. Позволяет создать надежную точку крепления с высокими показателями надежности.

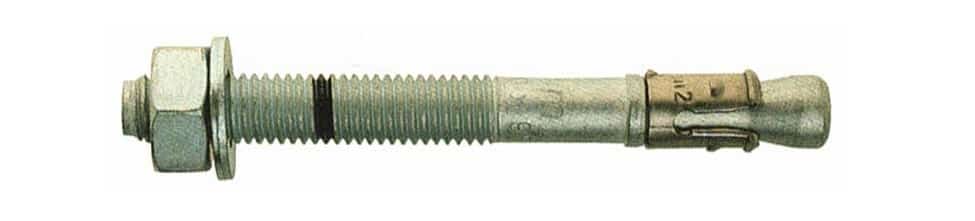

Анкер клиновой 10
Анкер клиновой диаметром 10 мм. Применяется для устройства точек креплений при устройстве систем ограждающих конструкций, креплений навесов, устройстве систем навесных фасадных систем. Клиновой анкер применятся как для предварительного, так и для сквозного монтажа.
Самый распространенный размер и тип анкера. Отличается простотой применения и высокой надежностью соединения. Для установки нужен перфоратор, молоток и ключ.

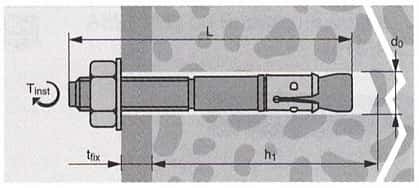

Размеры
- L — длина анкера
- d0 — диаметр анкера и бура
- h1 — глубина отверстия
- tfix — толщина закрепляемой детали (полезная ширина)
| Диаметр, мм | Длина, мм | Полезная длина, мм | Отверстие, глубина мм | Размер ключа |
| 10 | 60 | 5 | 50 | SW17 |
| 10 | 70 | 10 | 50 | SW17 |
| 10 | 95 | 15 | 75 | SW17 |
| 10 | 110 | 30 | 75 | SW17 |
| 10 | 125 | 45 | 75 | SW17 |
| 10 | 140 | 60 | 75 | SW17 |
| 10 | 160 | 80 | 75 | SW17 |
| 10 | 180 | 100 | 75 | SW17 |

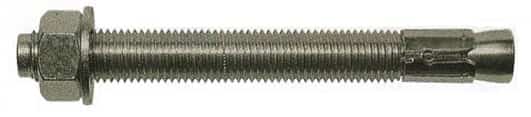

Анкер-шпилька 10
Анкер диаметром 10 мм, состоящий из основы — резьбовой шпильки с распорным конусом, распорной клипсы из оцинкованной или нержавеющей стали, гайки и шайбы.
Применение анкера-шпильки удобно практически при любом виде строительно-монтажных работ и не требует особой подготовки и высокой квалификации. С установкой справится практически любой человек.
Полная резьба на анкере позволяет устанавливать его на любую длину. В данном случае — полезная длина анкера не ограничена.
Как установить
Процесс установки приведен на рисунке.
- Бурение отверстия (строго под углом 900)
- Прочистка отверстия
- Установка анкера
- Анкер установлен
- Затяжка анкера (динамометрическим ключом) до нужного момента затяжки

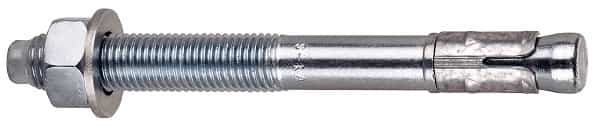

Анкер Sormat S-KA 10
Анкер производства компании Sormat производства Финляндия.
Анкера производства компании Sormat характеризуются высокой надежностью и удобством применения. Анкер диаметром 10 мм способен создать надежную точку крепления с нагрузкой на вырыв в бетоне до 3 тонн, что позволяет решить практически любые задачи при ведении строительно-монтажных работ.
Размеры
| Диаметр, мм | Длина, мм | Полезная длина, мм | Глубина отверстия, мм | Размера ключа |
| 10 | 92 | 10 | 75 | SW17 |
| 10 | 102 | 20 | 75 | SW17 |
| 10 | 112 | 30 | 75 | SW17 |
| 10 | 132 | 50 | 75 | SW17 |
| 10 | 162 | 80 | 75 | SW17 |

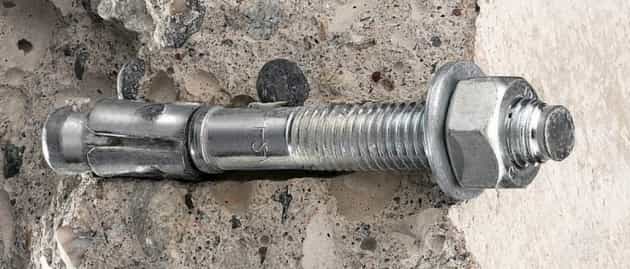

Анкер 10 для бетона
Анкер для установки в бетонное основание. Способен создавать точки крепления с высокой прочностью.
Анкер 10 — практически идеальный тип крепежа для установки в бетонное основание. Бетон — прочный материал, обеспечивает надежное удержание и расклинивание распорной клипсы. Клипса, наползая на распорный конус, удерживает анкер в отверстии.
