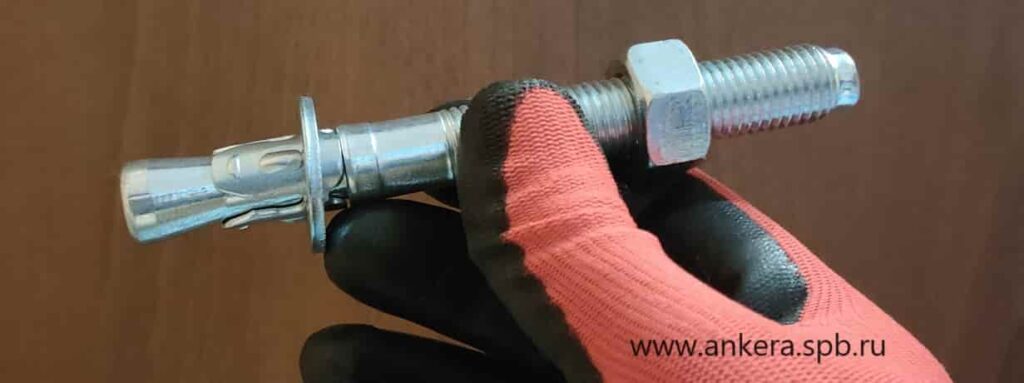

Анкер на основе резьбовой шпильки. Представляет собой крепежное изделие на основе резьбовой шпильки с распорным конусом, распорной клипсой в сочетании с гайкой и шайбой.

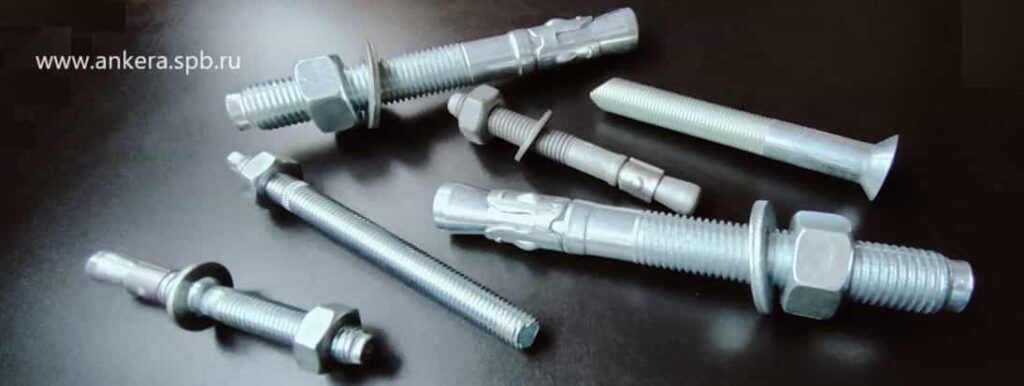

Анкер-шпилька — классический клиновой анкер. Применяется для закрепления несущих элементов строительно-монтажных конструкций — опоры колонн, элементы ограждающих конструкций, крепления систем инженерных коммуникаций и пр.
Анкер со шпилькой

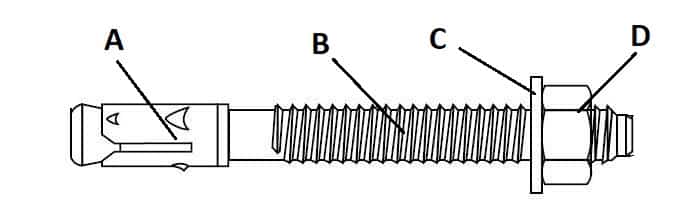

Из чего состоит анкер со шпилькой (анкер-шпилька)?
- A — клипса. За счет клипсы, анкер, удерживается в отверстии
- B — резьбовая шпилька (основа анкера)
- C — шайба
- D — гайка
Анкер-шпилька Hilti
Классический тип клинового анкера производства компании Hilti. Отличаются высокой надежностью и Европейским качеством. Изделия проходят многочисленные стадии проверки на соответствие высоким стандартам качества.

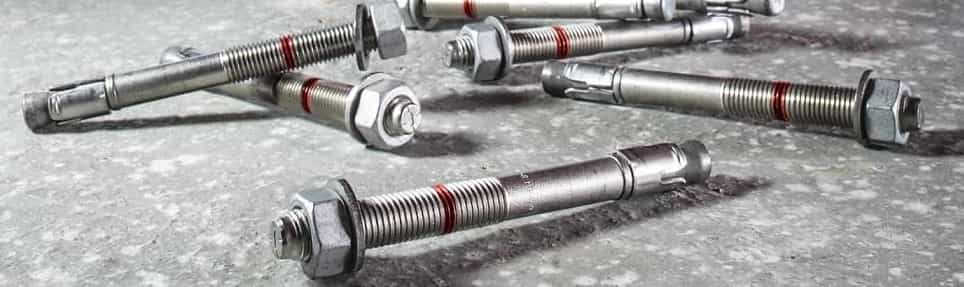

Анкер-шпилька HST
Анкера семейства HST, предназначены для крепления тяжелых конструкций и используются там, где нужна высокая надежность крепежа. Одним из главных преимуществ анкера, является возможность установки в сжатую и растянутую зоны бетона, а так же в применение в условиях действия сложных нагрузок.
Анкер HST2
Классический клиновой анкер-шпилька для установки в бетон с трещинами и без трещин.
Анкер HST2-R
Классический клиновой анкер-шпилька из нержавеющей стали А4. Предназначен для установки в бетон с трещинами и без трещин.

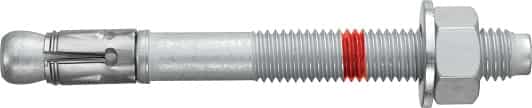

Анкер HST3
Анкер-шпилька для применения в условиях связанных с наличием сейсмических нагрузок на строительную конструкцию.
Анкер со шпилькой размеры

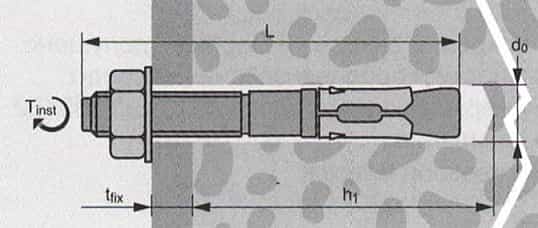

На схеме представлен установленный анкер в бетонное основание. Обратите внимание, что глубина отверстия больше длины установленного анкера!
- L — длина анкера
- d0 — диаметр анкера
- h1 — глубина отверстия
- tfix — толщина закрепляемой детали
Как установить?
Установка анкера, заключается в бурении отверстия, прочистке и забиванию, его, молотком или киянкой с последующей затяжкой. Затяжка производится с целью расклинивания изделия в отверстии. Расклинивание происходит при смещении клипсы анкера.
