Как правильно установить анкер? В статье подробно расписан порядок правильной установки анкеров различного типа.
Как установить клиновой анкер?

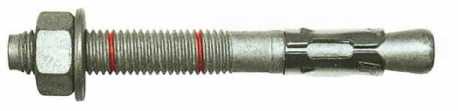

Клиновой анкер состоит из шпильки с конусом, распорной клипсы, гайки и шайбы. Задача установки — при закручивании анкера, клипса наползая на конус, удерживается в отверстии, образуя неразборную точку крепления.

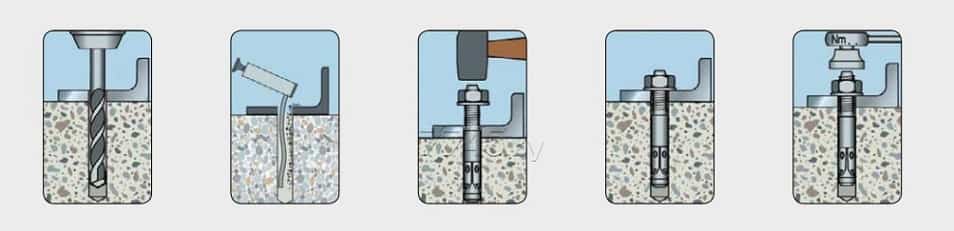

- Бурение отверстия — на 5 мм больше, чем устанавливаемая длина анкера
- Прочистка или продувка отверстия
- Забивание анкера
- Анкер установлен
- Затяжка анкера до нужной величины момента затяжки
Обязательно прочищайте отверстие! Если нет возможности прочистить отверстие — пробурите, его на 10-20 миллиметров глубже! Клиновой анкер не демонтируется. Если нужно убрать установленный анкер с поверхности — бурите отверстие не менее общей длины анкера. В этом случае, при необходимости, анкер можно забить в глубь основания, получив ровную поверхность.

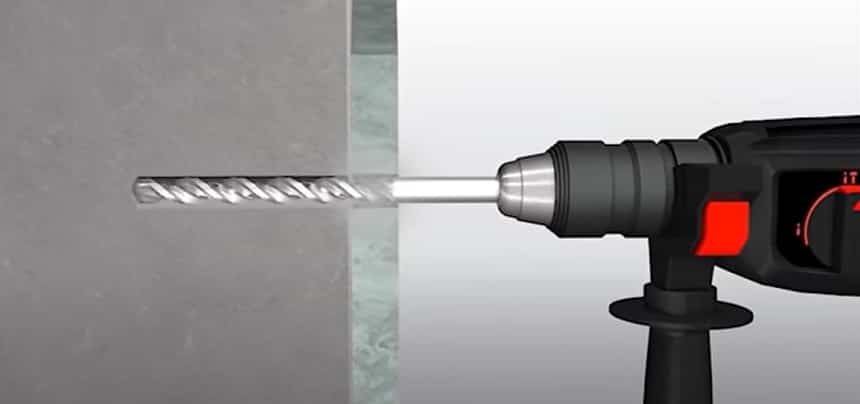

Бурение отверстия
Бурение производить под углом 90 градусов!
В бетоне, бурение производится в «ударном» режиме. В хрупких материалах (кирпич, газобетон и пр.), бурение производить в «безударном» режиме.

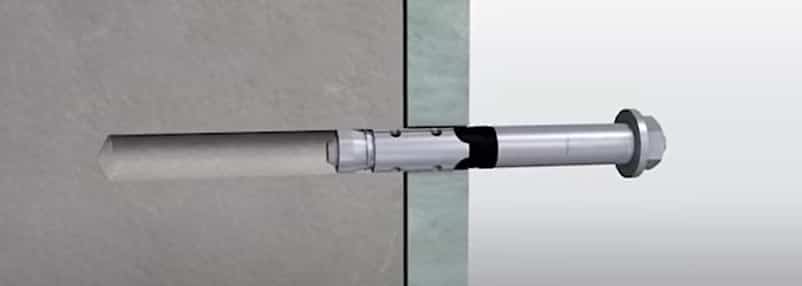

Установка в отверстие
Установку в отверстие следует производить по разметке на анкере.
На данном рисунке показана «сквозная» установка крепежного изделия.
Забивание анкера
Забивание производится молотком или киянкой по разметке на изделии.
При выборе анкера, необходимо отдавать предпочтение качественным изделиям, проверенным производителям. К крепежу должны прилагаться все необходимые сертификаты и разрешения.
Схема установки
- I — длина анкера
- M — диаметр анкера
- h2 — глубина отверстия + толщина закрепляемой детали
- d0 — диаметр отверстия
- t fix — толщина закрепляемой детали (полезная длина анкера)
Установка химических анкеров

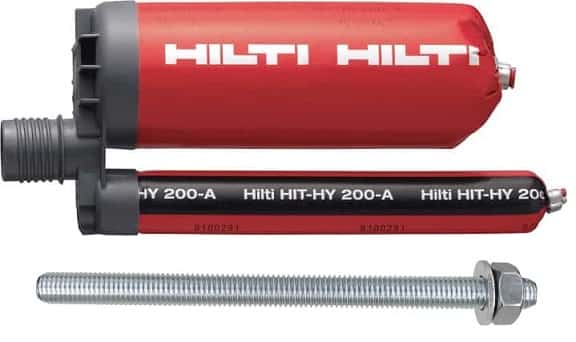

Как правильно установить химический анкер? Химический анкер — это сочетание химической клеевой массы с несущим анкерным элементом — шпилькой или отрезком арматуры.
При использовании клеевого анкера в баллонах, процесс установки представляет собой выдавливание химической массы в подготовленное отверстие и установку, в неё, анкерного элемента.
- Бурение отверстия (буром или алмазной коронкой)
- Промывка отверстия (если требуется)
- Продувка отверстия
- Заполнение отверстия клеевой массой на 2/3 от объема
- Установка анкерного элемента (отрезка арматуры)
Следует отметить, что не все типы химических анкеров подходят для установки в отверстие выполненное методом алмазного бурения.

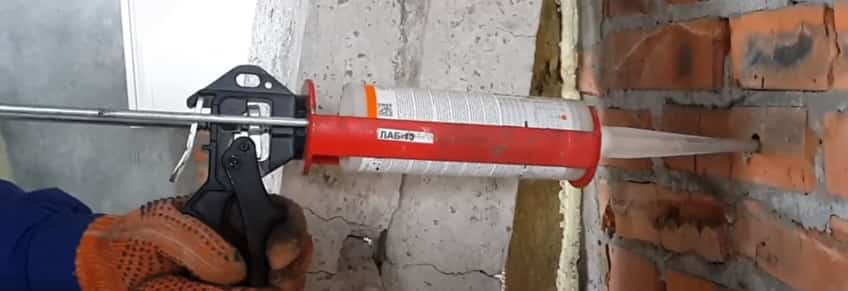

Закачивание состава нужно начинать в просунув носик в самую глубину, а потом последовательно вынимать его, заполняя все пространство отверстия.

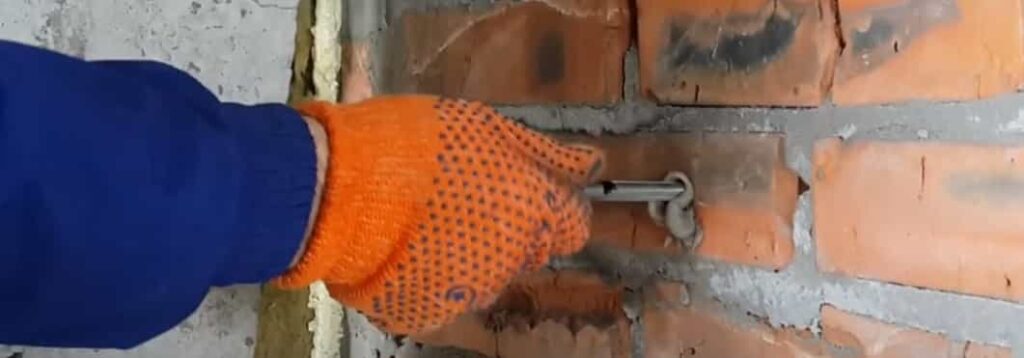

Анкерный элемент устанавливать вращательным движением до упора. После установки следует ударить молотком или киянкой по анкерному элементу с целью удаления воздушной пробки со дна отверстия.

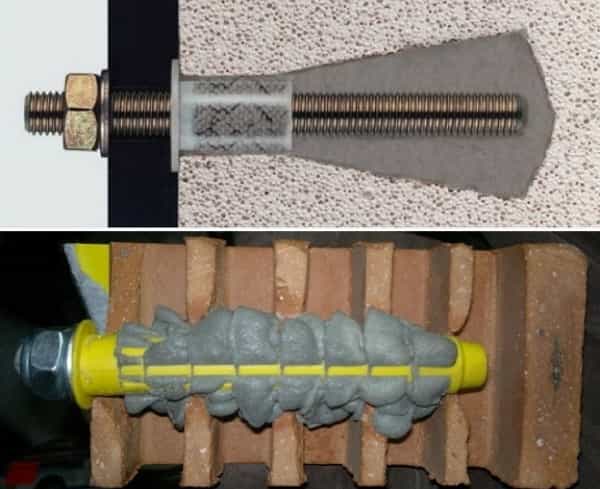

На рисунке ниже — пример установки химического клеевого анкера в основание из газобетона и основание из пустотелого кирпича.
На примере установки в газобетон, мы видим, что отверстие пробурено в виде конуса. Такое отверстие позволяет резко увеличить несущую способность клеевого соединения. Но, при этом, расход клеевой массы резко увеличивается. При установке в пустотелое основание (пустотелый кирпич и пр.) — необходимо применение сетчатой гильзы.
