Анкерами называют комбинированные крепёжные элементы, которые различными способами закрепляются в твёрдом основании и должны удерживать какие-либо конструкции. Специалисты выделяют несколько видов анкеров, самым простым и распространённым из них является анкер клиновой.

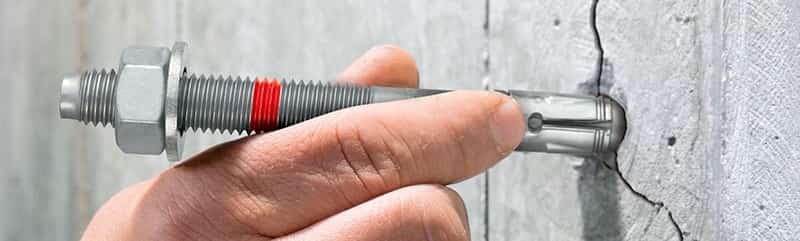

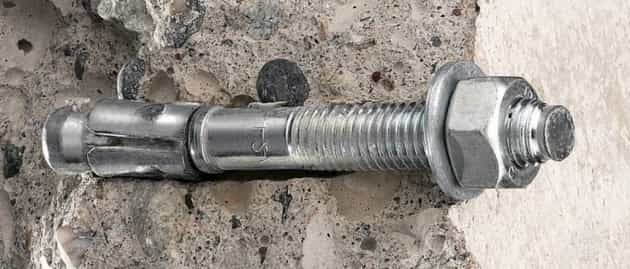

На анкере нанесена маркировка для помощи в правильной установке изделия.

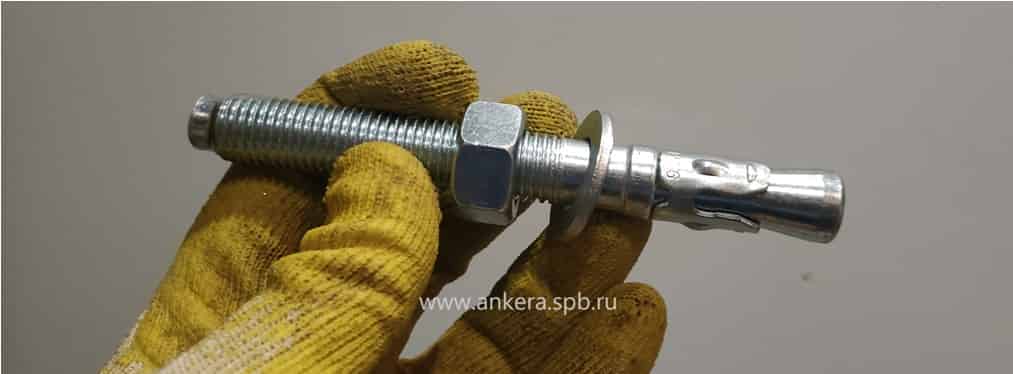

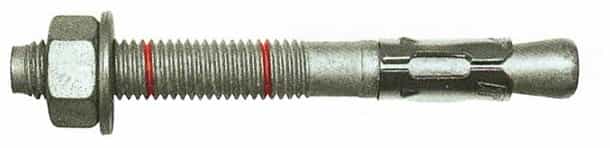

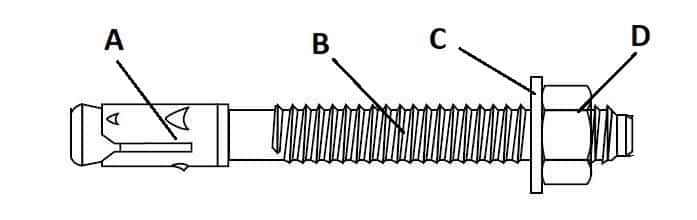

Конструкция клинового анкера
Анкер данной разновидности состоит из следующих элементов:
- B — Металлического стержня . В верхней и центральной его частях нарезана резьба. Нижняя часть выполнена в виде конуса.
- A — Распорная клипса. За счет клипсы, анкер удерживается в отверстии. Она располагается в нижней части металлического стержня. Расширяясь при закручивании гайки, она прочно удерживает анкер на месте.
- D — Гайки для фиксации закрепляемого предмета на основании.
- C — Шайбы для увеличения опорной площади и предотвращения деформации закрепляемой детали.
Для изготовления клиновых анкеров используются:

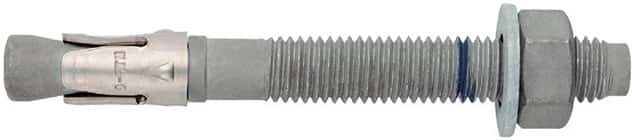

- Углеродистые конструкционные стали, обладающие высокой прочностью. Для повышения устойчивости к коррозии в обязательном порядке наносится цинковое покрытие. Оцинковка может проводиться горячим способом или методом гальванического напыления.
- Нержавеющие стали. В этом случае оцинковка не требуется, так как материал не подвержен коррозии. По прочностным характеристикам они не уступают конструкционным углеродистым сталям.
- Латуни и других цветных сплавов. Такие клиновые анкера встречаются в повседневной жизни редко. Они применяются при возведении конструкций, которые планируется эксплуатировать в особых условиях. Маркировка
Маркировка клинового анкера состоит из 5, 4 или 3 цифр. Первая пара обозначает диаметр корпуса. Если он составляет менее 10 миллиметров, то цифра в начале маркировки всего одна. Тройка цифр в конце обозначает общую длину. Если она составляет менее 100 миллиметров, то цифр в конце всего 2.

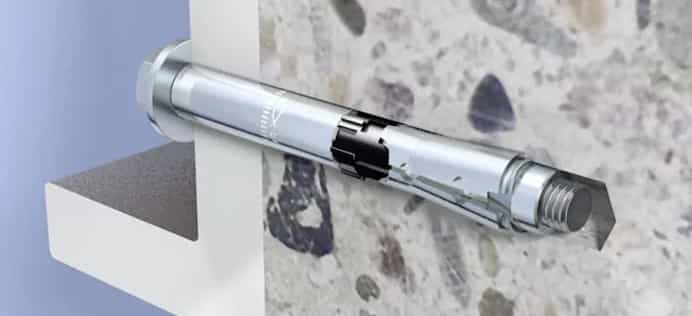

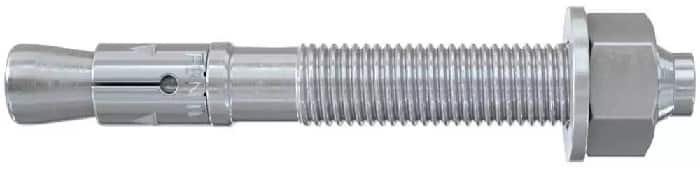

Где применяются клиновые анкера

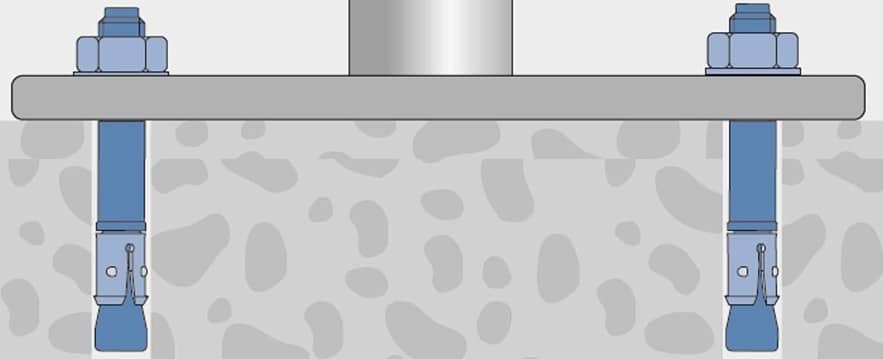

Анкера данного вида используются в строительстве. Они применяются для крепления к бетонному или кирпичному основанию деревянных или металлических элементов.
Бетон — идеальное основание для установки клиновых анкеров любого типа. Применение клинового анкера в бетоне, позволяет создавать максимально надежные точки крепления.
Достоинства клиновых анкеров
Список преимуществ данных крепёжных элементов довольно солиден. Они отличаются:
- Устойчивость к посторонним механическим воздействиям. Повредить анкер довольно сложно.
- Надёжность конструкции. Клиновые анкера выдерживают значительную нагрузку, что позволяет использовать их для закрепления тяжёлых предметов. Например, при строительстве деревянных домов их часто применяют для того, чтобы прикрепить доски обвязки к бетонному фундаменту.
- Простота монтажа. Такой анкер легко может установить человек, вовсе не являющийся специалистом в области строительства, если будет соблюдать технологию и работать аккуратно.
Клиновой анкер — универсальное и надежное изделие, позволяющее создать надежное крепление практически в любом конструкционном строительном материале.
Недостатки
Существенным минусом является один — возможность использования только на прочном основании. Установить клиновой анкер в дереве, тем более в гипсокартоне или других лёгких материалах не получится. Он не будет держаться плотно, что приведёт к разрушению основания и закреплённой на нём детали.

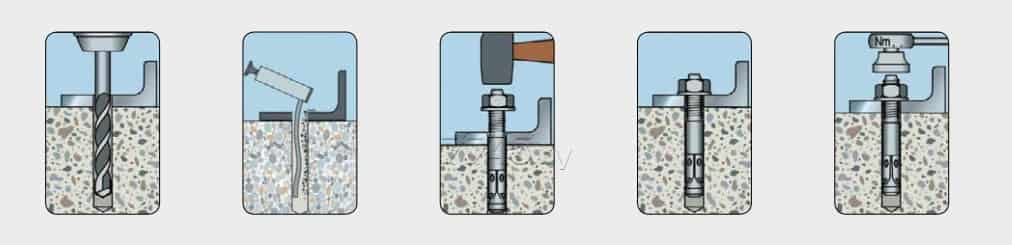

Как установить
Для установки анкерных креплений мастеру необходимо последовательно сделать следующие операции:
- Тщательно разметить места под сверление отверстий для анкеров в основании и на прикрепляемой детали. Это самая ответственная операция. Малейшая ошибка может привести к тому, что прикрепляемая деталь будет испорчена.

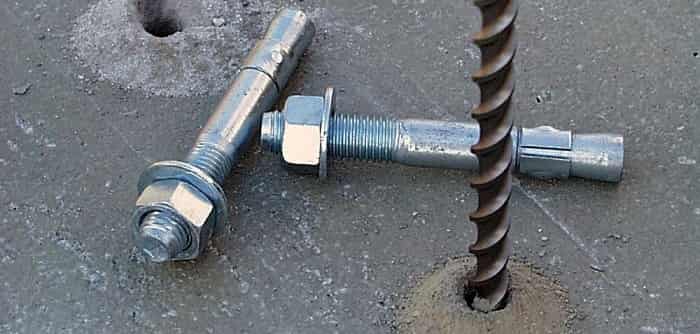

- Просверлить отверстия в основании и прикрепляемой детали. Строго необходимо, чтобы диаметр сверла был равен диаметру корпуса анкера. Если отверстие будет меньше диаметра анкера, то вставить крепёжный элемент будет невозможно без его расширения, а если больше — анкер может начать болтаться и прочность крепления будет резко уменьшена.
- Очистить отверстия от мелкого строительного мусора, образовавшегося при сверлении.
- Скрутить гайки и снять шайбы.
- Вставить анкера в отверстия. Если есть возможность, то лучше сначала приложить закрепляемую деталь к основанию, полностью совместив отверстия. Если анкер входит в отверстие с затруднениями, то его надо вбить лёгкими ударами молотка.
- Установить шайбы.
- Закрутить гайки до упора. На последнем этапе закручивания необходимо использовать гаечный или торцевой ключ. Последний во многих случаях удобнее.
Демонтаж анкера производится в обратном порядке. Для удаления анкера, зачастую, может потребоваться существенные усилия. Чаще всего, не нужный анкер проще срезать а не демонтировать.
Для монтажа фасадных систем, рекомендуется применять анкер фасадный с полимерным дюбелем.

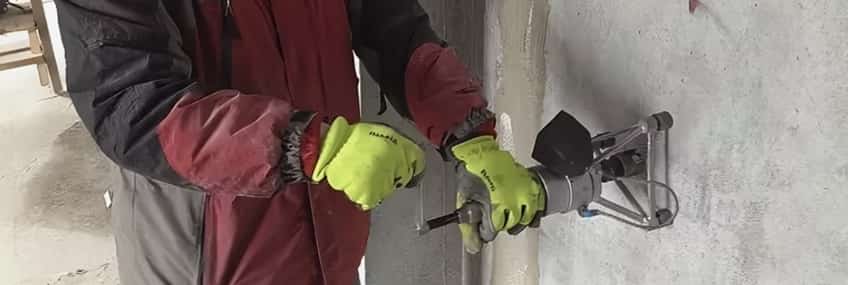

Испытания клиновых анкеров
Для проверки несущей способности клиновых анкеров производятся испытания на каждом конкретном объекте в объеме согласно регламента.
Испытания, при выезде на строительных объект, производятся на вырыв. Испытания на срез анкера, производятся в специализированных лабораториях.

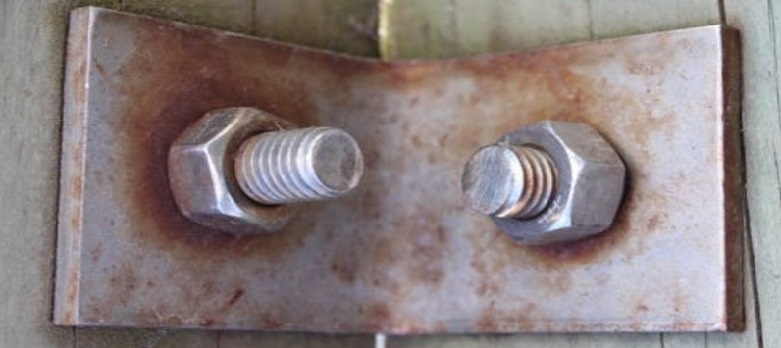

Коррозийная стойкость
Важным критерием подбора анкеров, является их коррозийная стойкость. В условиях повышенной агрессивности окружающей среды, следует выбирать анкера с антикоррозийным покрытием или анкера из нержавеющей стали.
Отличие от анкер-клина
Клиновой анкер иногда путают с анкер-клином. Последний имеет иную конструкцию, состоящую из:
- Металлического стержня;
- Клиновидного распора;
- Стопорной шляпки.
Закрепление анкер-клина на месте происходит совершенно по-другому — молотком забивается клиновидный распор, что приводит к расширению корпуса и позволяет анкеру держаться на месте. Работать с ним весьма удобно, что особенно ценят мастера, специализирующиеся на отделке потолков, благодаря чему анкер-клин называют потолочным анкером. Но выдерживает он нагрузку гораздо меньшую, чем клиновой анкер.
Клиновой анкер — надёжный и простой вид строительного крепежа, позволяющий успешно решать задачи даже неопытному мастеру. Служит он довольно долго и использоваться может многократно.
