Струбцина монтажная — крепежное изделие, позволяющее закреплять резьбовые шпильки диаметром 8 и 10 миллиметров к стальным балкам с полкой не более 18-20 мм. Применение монтажной струбцины позволяет создавать надежные узлы крепления без использования сварки. Так же, следует отметить, что готовую точку крепления струбциной можно переделать в любой момент.
заявки по тел. +7 (812) 642-69-93

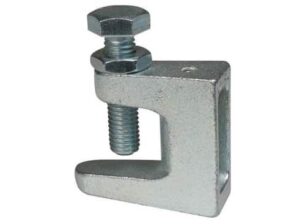

Струбцина монтажная М8
Для закрепления резьбовой шпильки диаметром 8 мм. Создает надежное крепление с нагрузкой до 200 кг. Отличается быстротой монтажа и удобством в применении. Для установки необходимо минимальное количество инструмента.
- Изготовлено из стали оцинкованной с толщиной защитного покрытия не менее 10 мКм
- Диапазон зажима L — от 0 до 18 мм
- В коробке — 50 штук
- Отгрузка — от 10 штук
Струбцина монтажная М10
Для закрепления резьбовой шпильки диаметром 10 мм. Позволяет быстро создавать надежные соединения без применения сварки.
- Изготовлено из сталь оцинкованной с толщиной защитного покрытия не менее 10 мКм
- Диапазон зажима L — от 0 до 20 мм
- В коробке — 50 штук
- Отгрузка — от 10 штук

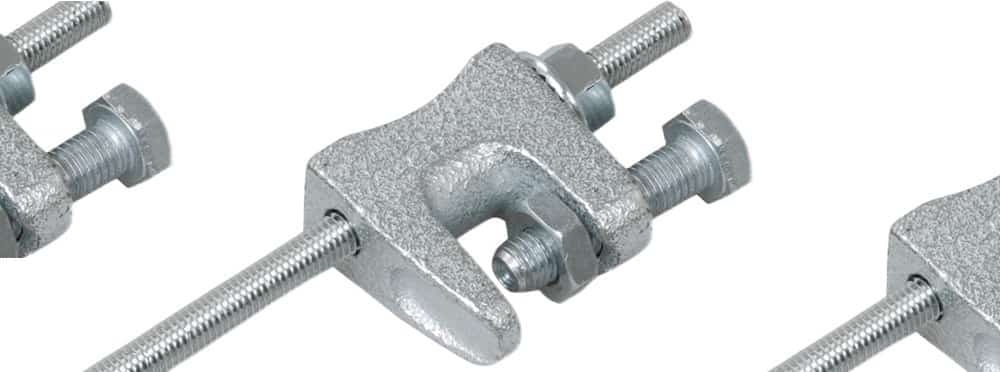

Струбцина балочный зажим
Зажим представляет собой сочетание непосредственно струбцины, болта с резьбой и «контрирующей» гайки. Изделие состоит из скобы, болта и гайки.
- Обеспечивает точное позиционирование шпильки.
- Ускоряет процесс монтажа.
- Надежно фиксирует шпильку, предотвращая смещение во время работы.
- Универсальность в применении с различными типами конструкций.

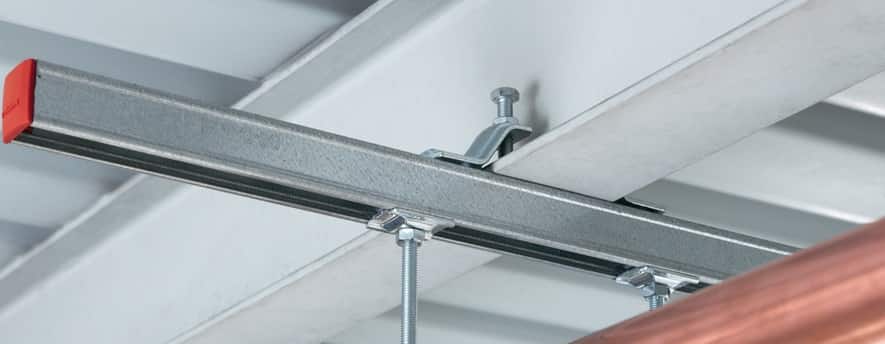

На фотографии выше показан пример установки шпильки посредством струбцины балочной к стальной балке. Изделие позволяет произвести быстрый монтаж практически в любом месте.
Применение
- Струбцина устанавливается на балку
- Закручивается болт
- Закручивается фиксирующая гайка. При необходимости увеличения надежности — накручивается дополнительная гайка
- В монтажное отверстие закручивается резьбовая штанга (шпилька)
- К штанге крепится хомут, V-образное крепление к профнастилу или другое изделие
Резьбовая штанга закручивается в отверстие в струбцине насквозь. При наличии ржавчины на резьбе — закручивать с усилием. Для увеличения надежности соединения — использовать дополнительную «контрирующую» гайку. Одним из основных преимуществ данного соединения — высокая надежность крепления.
Применение изделия существенно ускоряет процесс всей монтажной системы.
Размеры
Струбцина М8 — позволяет крепить резьбовые шпильки диаметром 8 миллиметров (на схеме dc) к полке с диапазоном толщин до 18 мм (на схеме — L). Струбцина М10 — позволяет крепить шпильки с диаметром резьбы 10 миллиметров к полке толщиной до 20 мм.
- dc — диаметр резьбовой штанги, в мм
- L — толщина полки к которой закрепляется струбцина, мм

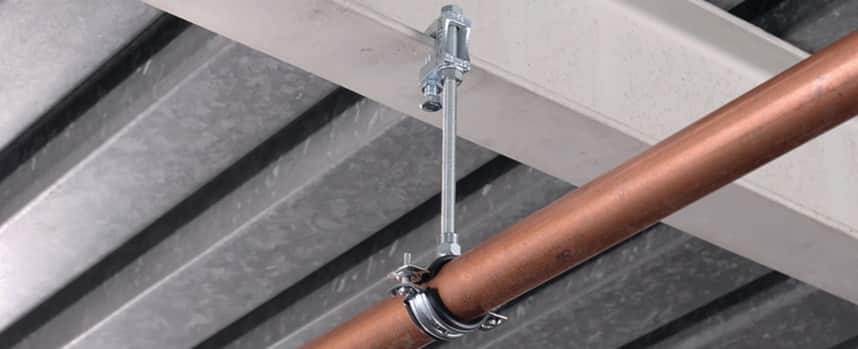

Пример монтажа трубы к стальной балке на струбцины
На фотографии ниже — пример крепления вентиляционной трубы большого диаметра при помощи монтажных струбцин.
Балка, в данном случае, не сверлится и не подвергается сварке. Крепление можно демонтировать или корректировать в любой момент.
Преимущества применения
В настоящее время монтажные зажимы становятся всё более востребованными и находят широкое применение в строительстве. Имеется множество типов этих устройств, которые можно выбрать в соответствии с их предназначением. Монтажный зажим, также известный как лучевой зажим, представляет собой изделие из прочной стали, обычно П-образной (или иногда С-образной) формы, служащее для закрепления элементов и обеспечения их стабильности.
Этот опорный инструмент выполняет функцию «вспомогательного» средства для установки строительных конструкций любой степени сложности. Металлический зажим состоит из двух частей. Основание П-образной формы, изготовленное из оцинкованных металлических сплавов, является одной из них. В одной из сторон, называемой губкой, делается отверстие под подвижный болт соответствующего размера.
Надежность
Зажим надежно фиксируется путем перемещения болта, что позволяет уменьшить расстояние между подвижным элементом и губкой. Преимущества использования монтажного зажима включают в себя его легкость и портативность; экономию времени рабочего; надежное крепление без учета веса конструкций и деталей, возможность фиксации в нужном положении; а также способность работать с различными материалами, такими как дерево, металл, стекло.
После установки зажима болт закрепляется при помощи винта на подвижной стороне. Существуют разные типы лучевых зажимов, выбор которых зависит от области их применения: будь то домашние условия, гараж, столярная мастерская или автосервис.
