Анкер забивной

Анкера забивного типа позволяет осуществлять быстрый и надежный монтаж. Для установки анкера, применяется специальное установочное устройство.

• Материал покрытия — оцинковка и нержавеющая сталь
• Для наружного применения — анкер из нержавеющей стали
• Широкая линейка размеров

Анкер забивной MUNGO ESA

Производство Mungo Швейцария. Характеризуется высокими нагрузками и удобством монтажа. Анкер предназначен для предварительного монтажа.

Предварительный монтаж — это когда сначала устанавливается анкер в материал основы, а потом устанавливается закрепляемая деталь.

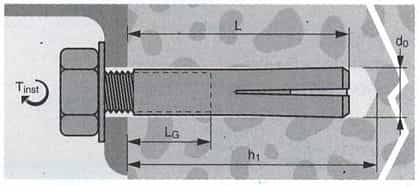

Размеры, мм

• L — длина забивного анкера
• d₀ — диаметр анкера и бура
• h₁ — глубина отверстия
• L_G — длина резьбы анкера
• T_inst — момент затяжки

Диаметр отверстия	Длина анкера	Отверстие, глубина	Резьба, диаметр	Резьба, длина
8	25	30	м6	11
10	30	33	м8	13
12	40	40	м10	15
15	50	50	м12	18
16	50	50	м12	18
20	65	65	м16	23
25	80	80	м20	34

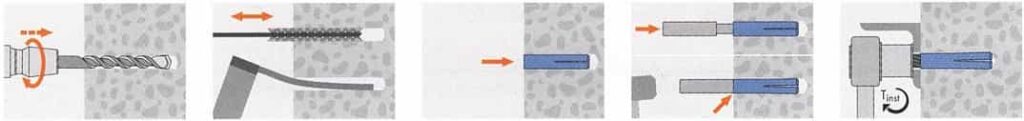

Установка забивного анкера

Процесс установки происходит посредством применения установочного устройства.

• Бурение отверстия (строго под углом 900)
• Прочистка отверстия щеткой или продувка насосом
• Установка анкера в отверстие
• Применение установочного устройства
• Установка фиксируемой детали и затяжка анкера с соблюдением момента затяжки. Затяжка производится динамометрическим ключом

Установочное устройство

Устройство для установки забивного анкера.

Для каждого размеры анкера — свой размер установочного устройства. После установки анкера в отверстие, он забивается при помощи киянки и установочного отверстия.
