Балочный зажим — крепежное изделие, позволяющее без применения сварки и сверления закрепить любой монтажный элемент к балке. Балочный зажим — это специальное крепежное устройство, предназначенное для надежного крепления резьбовых шпилек или других элементов к металлическим балкам. Он используется в строительстве, монтаже инженерных систем, вентиляции, электрических коммуникаций и других конструкциях.
Конструкция балочного зажима
Балочный зажим обычно состоит из следующих элементов:
- Корпус — выполнен из прочного металла (например, стали), который обеспечивает надежное удержание на балке.
- Зажимной механизм — включает болты или винты, которые фиксируют зажим на балке.
- Резьбовое отверстие или крепежная деталь — служит для установки резьбовой шпильки или другого крепежного элемента.
Принцип работы
Балочный зажим устанавливается на фланец или полку балки (обычно двутавровой) и закрепляется с помощью зажимного механизма. После этого в резьбовое отверстие вкручивается шпилька, которая может использоваться для подвешивания различных конструкций, например, трубопроводов, воздуховодов или кабельных трасс.
Преимущества балочных зажимов:
- Простота монтажа — не требуется сверление или сварка.
- Универсальность — подходит для различных размеров балок и шпилек.
- Надежность — обеспечивает прочное соединение даже при высоких нагрузках.
- Экономия времени — установка занимает минимальное время.
Балочные зажимы широко применяются в строительстве и промышленности благодаря их удобству и надежности.

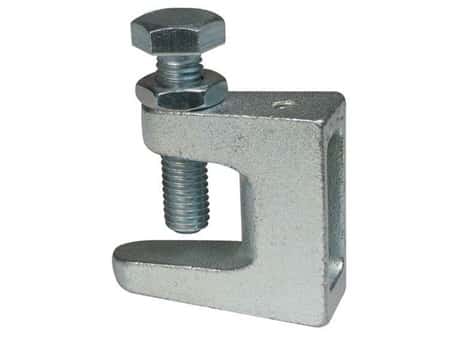

Зажим балочный струбцина
Изделие представляет собой монтажную скобу с зажимом. Зажим, при помощи винта, крепится к полке балке, а потом в него закручивается резьбовая шпилька. К резьбовой шпильке, в свою очередь, можно закрепить любой элемент инженерной монтажной системы — хомут, крепления, траверсу и пр.
Пример применения балочного зажима

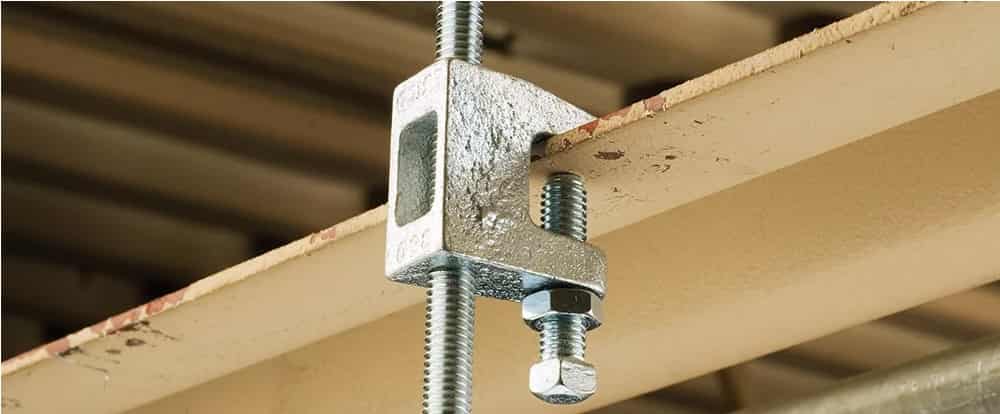

На данном примере, мы видим установленную трубу большого диаметра, при помощи зажима балочного. К полке балки крепятся зажимы, к зажимам — отрезки резьбовых штанг, к штангам — точки крепления хомутов.
Балочный зажим, также известный как лучевой зажим, представляет собой специальное крепежное устройство. Применяется в ситуациях, когда установка инженерных систем на потолках или других строительных конструкциях представляет определенные трудности. Этот инструмент облегчает задачу инженеров, позволяя им подвешивать воздуховоды, системы кондиционирования, отопления и другие коммуникации к металлическим профилям и конструкциям.
Описание

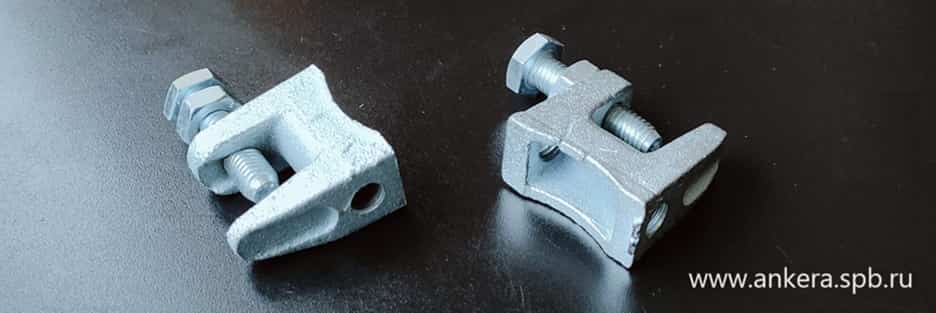

Зажим представляет собой изделие из стали, созданное методом литья. Его форма может быть С-образной или П-образной. Зажим струбцины двусторонний: одна сторона оснащена сквозным просверленным отверстием с резьбой разного диаметра (м8, м10 или м12), а другая предназначена для крепежного болта и фиксирующей гайки.
- dc — диаметр закрепляемой резьбовой шпильки
- L — толщина монтажной полки
Специальное отверстие обеспечивает надежное закрепление резьбовой шпильки. А так же винта или болта в теле струбцины. Обеспечивает таким образом фиксацию инженерных систем. Различия в размерах тела и диаметре сквозного отверстия делают монтажные струбцины подходящими для различных задач. Нагрузка на них зависит от их размеров. Например, струбцина м8 выдерживает нагрузку 226 кг. Струбцина м10 способна выдерживать большую нагрузку — 334 кг.
Преимущества
Крепление без необходимости сверления и сварки.
Сокращение времени сборки конструкции.
Обеспечение надежного крепления как легких, так и тяжелых приспособлений.
Возможность демонтажа конструкций при необходимости.

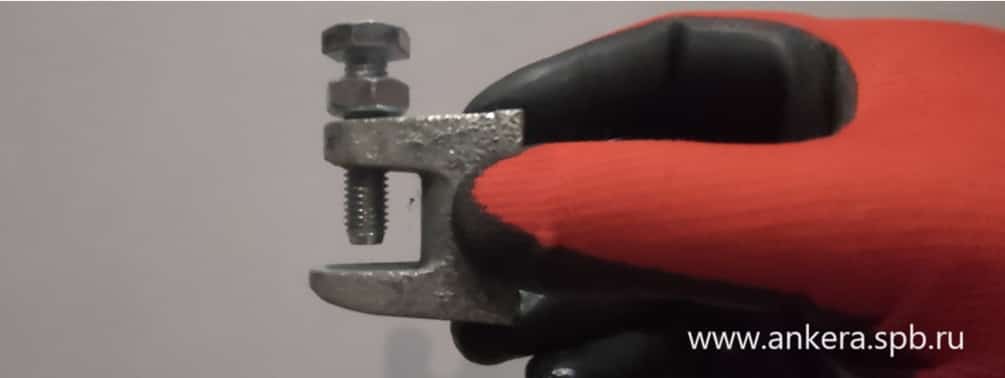

Зажим представляет собой сочетание трех изделий — болта, фиксирующей гайки и струбцины монтажной с двумя резьбовыми отверстиями. В случае необходимости в повышении прочности, следует дополнительно приобрести вторую гайку. Вторая гайка усилит фиксирующую способность точки крепления!
