Крепление строительных лесов для быстрого монтажа. Основные показатели надежности конструкций строительных лесов, включают в себя устойчивость и способность поддерживать целостность при воздействии весовых и деформирующих нагрузок. Собранные из трубчатых металлических стоек, ригелей и диагональных связей, консольные или приставные леса, помимо опор на рабочем основании, должны быть закреплены на стене или фасаде здания.
Заявки по тел. +7 (812) 642-69-93
и на почту info@ankera.spb.ru
Крепление для лесов к стене
Способ крепления строительных лесов выбирается на этапе разработки монтажной схемы и учитывает как тип конструкции, так и геометрию фасада.

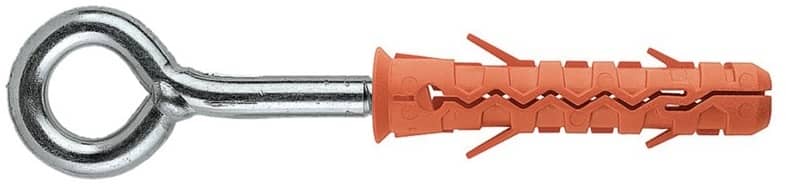

Крепление MGV
Сочетание стального крепления и фасадного дюбеля с диаметром 14 мм. Обеспечивает высокие нагрузки на вырыв и срез.
В отверстие устанавливается дюбель, а в него закручивается металлическое крепление.

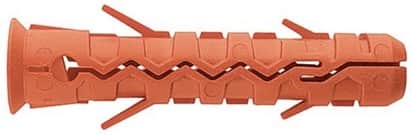

Дюбель
Полимерный дюбель диаметром 14 миллиметров и длиной 100 мм
| Диаметр дюбеля | Длина дюбеля |
| 14 мм | 100 мм |

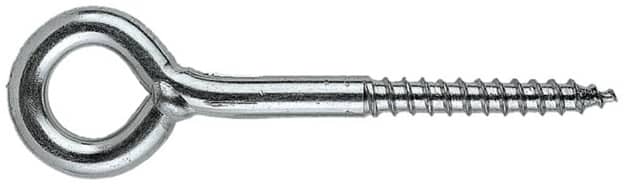

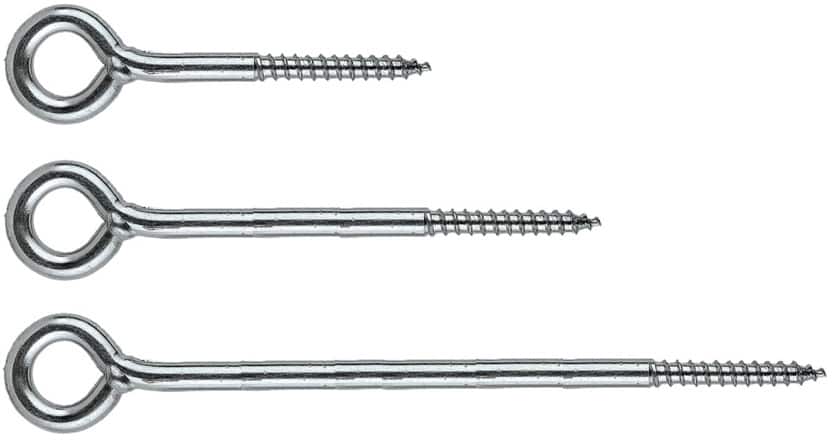

Стальное крепление для лесов
Стальное крепление с кольцом, диаметром 12 и длиной от 90 до 500 мм

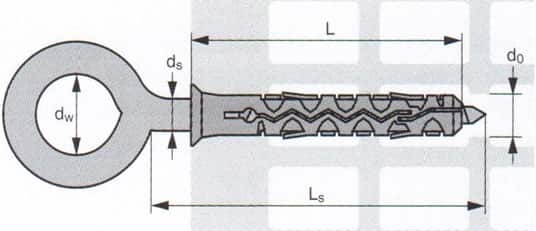

- L — длина дюбеля
- d0 — диаметр дюбеля
- Ls — длина металлического крепления (без учета кольца)
- ds — диаметр ножки крепления; dw — диаметр кольца крепления
| Диаметр, мм (ds) | Длина, мм (Ls) |
| 12 | 90 |
| 12 | 120 |
| 12 | 160 |
| 12 | 190 |
| 12 | 230 |
| 12 | 300 |
| 12 | 350 |
| 12 | 450 |
| 12 | 500 |

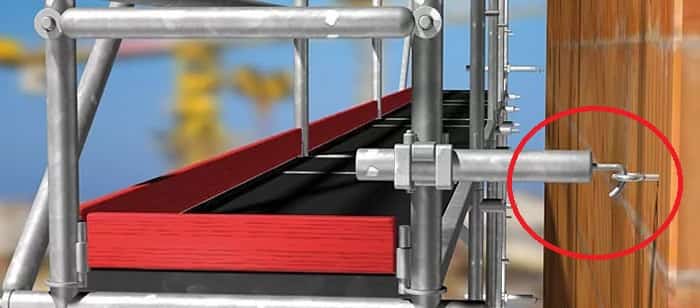

На рисунке ниже — пример установки крепления для лесов
По вертикали крепежи устанавливаются так, чтобы каждая секция была прикреплена к стене минимум один раз. В горизонтальной плоскости оптимальным интервалом крепления является расстояние 0.5-1.0 м. Конечный выбор зависит от общего веса конструкции, грузоподъемности лесов и их высоты.
С увеличением высоты лесов требуется больше точек крепления. Иногда возникают ситуации, когда подходящие леса нельзя использовать из-за невозможности их фиксации определенным видом крепежа. В таких случаях предпочтение отдается конструкции, обеспечивающей максимальную устойчивость при эксплуатации.
Потеря устойчивости вертикальных стоек строительных лесов приводит к разрушению конструкции, что представляет опасность для жизни работников, находящихся на высоте, и влечет за собой существенные производственные потери.

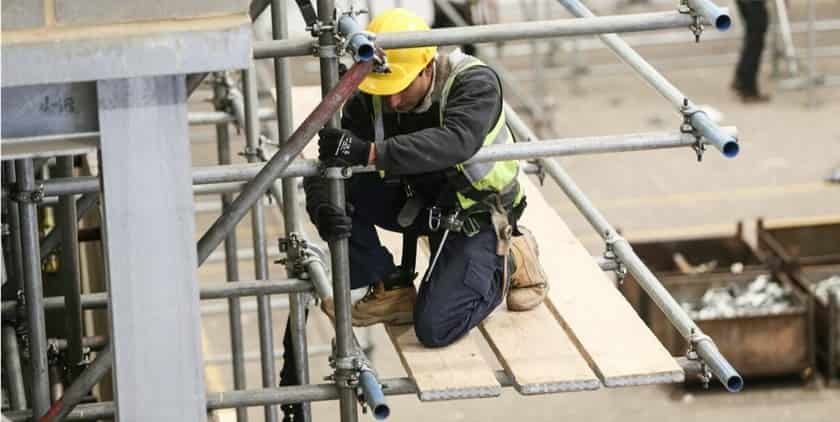

Процесс установки креплений осуществляется во время сборки строительных лесов в соответствии с монтажной схемой, разработанной производителем оборудования и соответствующей требованиям МДС 12-41.2008. Изменение схемы и типа креплений в процессе монтажа не допускается. Для крепления могут использоваться следующие системы:

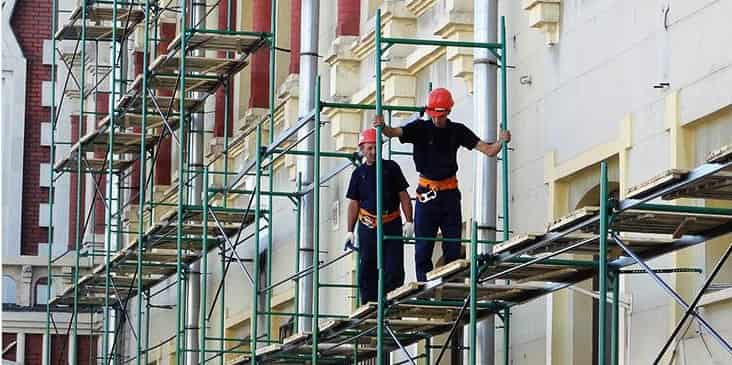

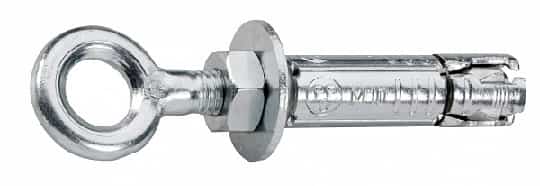

Анкер для крепления строительных лесов
Этот метод крепления используется для обеспечения устойчивости металлоемких и тяжеловесных строительных лесов к основанию, выполненному из армированного бетона, кирпича, природного или искусственного камня, песчаника или известняка. Анкерные крепления для лесов осуществляют захват каждой стойки, обеспечивая усилие удержания от 4.5 Н для каждого анкера.
Анкерный болт представляет собой прут с резьбой на одном конце и крепежной головкой на другом. Он изготавливается из прочной оцинкованной стали. Дюбель, в свою очередь, изготавливается из полипропилена, и для его установки сверлится отверстие соответствующего диаметра. При завинчивании анкерного болта в дюбель, материал пластика равномерно распределяется, обеспечивая надежное крепление в установочном месте.
Процесс монтажа
- С использованием перфоратора или ударной дрели сверлится отверстие в стене с диаметром, соответствующим диаметру дюбеля.
- Из отверстия тщательно удаляется пыль и строительный мусор, затем в него вставляется дюбель.
- Анкерный болт вкручивается в посадочное место. Дюбель, подвергающийся давлению, уплотняется, обеспечивая надежную фиксацию крепления в гнезде.
- Кроме традиционного кольца, анкерный болт может быть оснащен головкой в виде хомута, крюка или обхвата для болтового соединения.

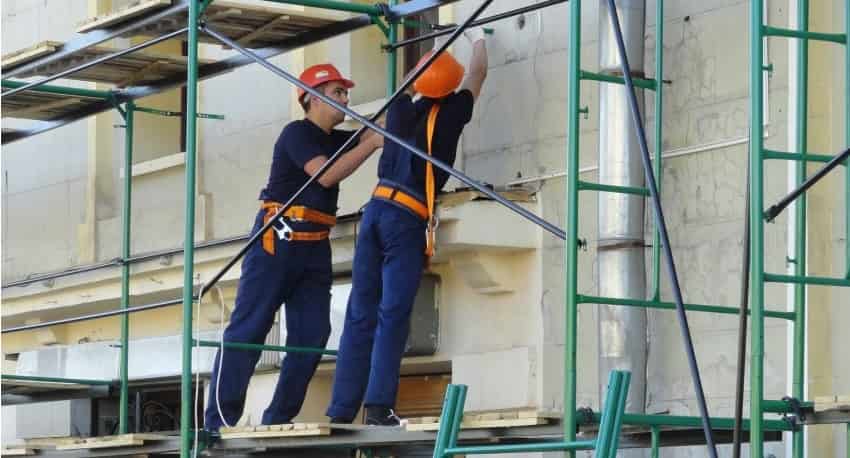

Кронштейны
Количество кронштейнов для крепления строительных лесов определяется в соответствии с разработанным ППР и учетом особенностей монтажа и эксплуатации оборудования. Стандартное крепление представляет собой две металлические пластины, одна из которых изогнута под прямым углом и закреплена на стене. К ней при помощи болтового соединения прикрепляется вторая пластина с определенным видом крепления (хомут, кольцо, крюк). Обе пластины имеют несколько отверстий для болтов, что обеспечивает возможность изменения вылета кронштейна и регулирования расстояния между лесами и фасадом.
Кронштейны изготавливаются из прочной стальной полосы стандартных размеров 30х4 мм. Монтаж кронштейнов требует высокого качества и точного следования требованиям ППР. Неправильная установка креплений может привести к опрокидыванию и обрушению строительных лесов в процессе эксплуатации.
Рым-шуруп
Способ крепления лесов к стене с использованием рым-шурупов позволяет фиксировать стойки с использованием тросов. Крепление представляет собой форму анкерного прута, один конец которого оборудован резьбой, а другой — кольцом. Фиксация в стене производится с использованием расклиниваемого дюбеля после вкручивания болта. Через закрепленный в стене болт с петельным кольцом проходит трос, который удерживает стойки строительных лесов в вертикальном положении. Металлический болт с петельной головкой может быть многократно использован при сборке лесов, а пластиковый дюбель остается в стене и закрывается специальными заглушками.
Распорные дюбели выбираются в зависимости от формы и конструкции, наилучшей подходящей для монтажа. Это как с использованием конкретного типа крепления, так и с учетом плотности материала стены. Например, дюбель с длинной шейкой, толстой головкой и двусторонним распором (тип s6) отлично закрепляется в отверстии с разной плотностью слоев. Это позволяет сохранить крепление в армированном бетоне, не повреждая наружный слой штукатурки. На стенах из прочного газобетона используются дюбели типа s16.
