Анкер МКТ BZ — линейка анкеров с улучшенными эксплуатационными характеристиками. Отличаются повышенной надежностью и устойчивостью к воздействию высоких нагрузок.
Анкер МКТ BZ Plus
Клиновой анкер классический, с улучшенной распорной клипсой. Клипса выполнена из нержавеющей стали. Анкер может применяться к в сжатой зоне бетона, так и в растянутой зоне (бетон с трещинами).
Характеристики
- Стандартная версия анкера — из оцинкованной стали (толщина покрытия не менее 5 мкм
- Клипса выполнена из нержавеющей стали с высокой устойчивостью к коррозии
- Распорный конус анкера имеет покрытие с высокой стойкостью к коррозии
- Техническое свидетельство для сжатой и растянутой зоны бетона, опция 1
- Анкер имеет допуск для применения в сейсмически активных зонах
- Допуск для применения в системах пожаротушения

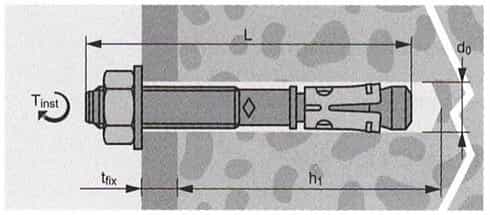

Размеры анкера BZ Plus
- L — длина анкера
- d0 — диаметр анкера/диаметр отверстия и бура
- h1 — глубина отверстия
- tfix — полезная длина (максимальная толщина закрепляемой детали)
- Tinst — момент затяжки анкера
BZ Plus диаметром от 8 до 20 мм
Анкера с неполной резьбой с диаметром шпильки от 8 до 20 миллиметров. Покрытие — электрическое цинкование.
Изделие в комплекте с прижимной стандартной шайбой и гайкой.
| Диаметр анкера d0 | Длина анкера L | Полезная длина | Глубина отверстия | Ключ |
| 8 | 75 | 10 | 60 | SW13 |
| 8 | 80 | 15 | 60 | SW13 |
| 8 | 95 | 30 | 60 | SW13 |
| 8 | 115 | 50 | 60 | SW13 |
| 10 | 90 | 10 | 75 | SW17 |
| 10 | 95 | 15 | 75 | SW17 |
| 10 | 100 | 20 | 75 | SW17 |
| 10 | 110 | 30 | 75 | SW17 |
| 10 | 130 | 50 | 75 | SW17 |
| 10 | 155 | 75 | 75 | SW17 |
| 10 | 180 | 100 | 75 | SW17 |
| 12 | 105 | 10 | 90 | SW19 |
| 12 | 110 | 15 | 90 | SW19 |
| 12 | 115 | 20 | 90 | SW19 |
| 12 | 125 | 30 | 90 | SW19 |
| 12 | 145 | 50 | 90 | SW19 |
| 12 | 160 | 65 | 90 | SW19 |
| 12 | 180 | 85 | 90 | SW19 |
| 12 | 200 | 105 | 90 | SW19 |
| 16 | 135 | 15 | 110 | SW24 |
| 16 | 145 | 25 | 110 | SW24 |
| 16 | 170 | 50 | 110 | SW24 |
| 16 | 200 | 80 | 110 | SW24 |
| 16 | 220 | 100 | 110 | SW24 |
| 16 | 260 | 140 | 110 | SW24 |
| 16 | 300 | 180 | 110 | SW24 |
| 20 | 165 | 30 | 125 | SW30 |
| 20 | 195 | 60 | 125 | SW30 |
| 20 | 235 | 100 | 125 | SW30 |
| 20 | 265 | 130 | 125 | SW30 |
| 20 | 285 | 150 | 125 | SW30 |

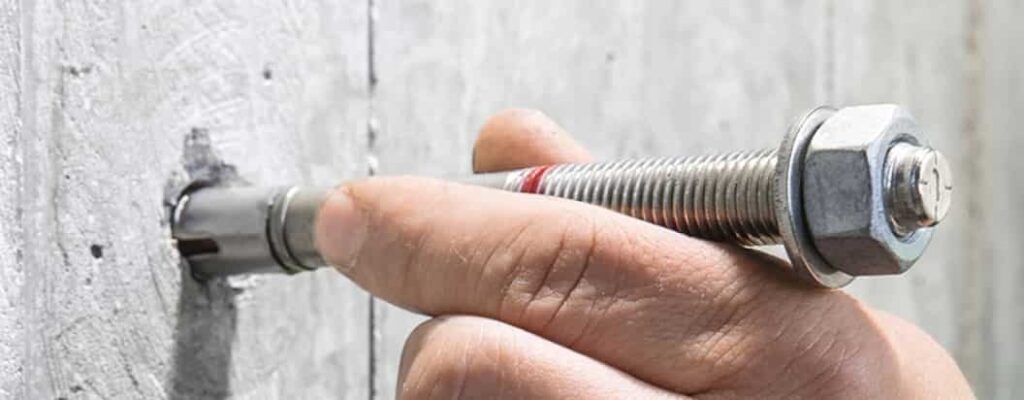

Как правильно установить?
Правильная установка изделия — залог надежности точки крепления и всей системы в целом.
- Бурение отверстия под углом 900
- Прочистка или продувка отверстия
- Установка закрепляемой детали и установка анкера с последующим его забиванием
- Установленый анкер
- Затяжка динамометрическим ключом
Применение анкера МКТ BZ
Изделие активно применяется при устройстве систем инженерных коммуникаций (вентиляция, водопровод и пр.). Анкер имеет допуск для применения в конструкциях высокой ответственности — шахты, тоннели, фасадные системы, лестничные пролеты и пр.
- Крепление инженерный х систем
- Шахты, тоннели
- Причалы, дамбы, бассейны
- Крепление закладных деталей
- Крепление металлических колонн
Данный крепежный элемент, характеризуется повышенной надежностью. Применяется при создании точек крепления в сооружениях повышенной ответственностью. Высокие показатели проверены длительным сроком безупречного применения в различных странах и подтверждаются Европейским контролем качества.
Для установки кронштейнов крепления элементов навесных фасадных систем, например — системы навесного вентилируемого фасада, рекомендуется применять фасадные анкера с полимерным дюбелем.
