Анкер для высоких нагрузок Mungo SZ
Европейское техническое свидетельство для применения в сжатой и растянутой зоне бетона.
Линейка анкеров, способных выдерживать высочайшие нагрузки, для устройства высоконадежных точек крепления. Характерной особенностью анкера, является наличие деформационной втулки.
- Предназначен для сквозного монтажа
- Допуск для применения в системах пожаротушения. Пожароустойчивость F30 — F120
- Выполняется из оцинкованной стали, класс прочности 8.8
- Допуск для применения в сейсмически опасной зоне

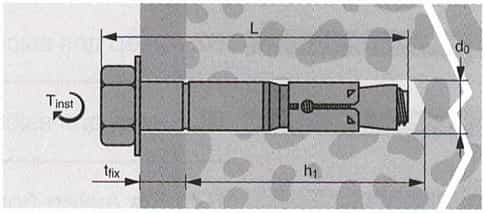

- L — длина анкера
- d0 — диаметр анкера и бура
- h1 — глубина отверстия
- tfix — толщина закрепляемой детали
- Tinst — момент затяжки

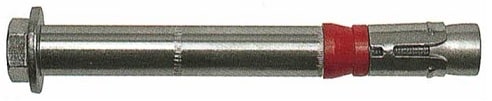

Анкер SZ-S
Версия с болтом. Выполнен из оцинкованной стали.
| Диаметр анкера | Длина | Полезная длина | Глубина отверстия | Резьба |
| 10 | 65 | 2 | 65 | М6 |
| 10 | 75 | 10 | 65 | М6 |
| 10 | 95 | 30 | 65 | М6 |
| 10 | 115 | 50 | 65 | М6 |
| 12 | 75 | 2 | 80 | М8 |
| 12 | 85 | 10 | 80 | М8 |
| 12 | 105 | 30 | 80 | М8 |
| 12 | 125 | 50 | 80 | М8 |
| 15 | 91 | 2 | 95 | М10 |
| 15 | 106 | 15 | 95 | М10 |
| 15 | 116 | 25 | 95 | М10 |
| 15 | 136 | 45 | 95 | М10 |
| 15 | 186 | 95 | 95 | М10 |
| 18 | 107 | 2 | 105 | М12 |
| 18 | 117 | 10 | 105 | М12 |
| 18 | 127 | 20 | 105 | М12 |
| 18 | 147 | 40 | 105 | М12 |
| 18 | 177 | 70 | 105 | М12 |
| 24 | 130 | 2 | 130 | М16 |
| 24 | 150 | 20 | 130 | М16 |
| 24 | 180 | 50 | 130 | М16 |
| 24 | 150 | 2 | 145 | М16 |
| 24 | 180 | 30 | 145 | М16 |
| 24 | 200 | 50 | 145 | М16 |
| 28 | 172 | 10 | 160 | М20 |
| 28 | 192 | 30 | 160 | М20 |
| 28 | 222 | 60 | 160 | М20 |
| 28 | 262 | 100 | 160 | М20 |
Анкер SZ-B
Анкер для высоких нагрузок — шпилечная версия.
Данная версия анкера, характеризуется высокими нагрузками и удобством применения. Наличие втулки, позволяет «подкручивать» анкер.
| Диаметр анкера | Длина | Полезная длина | Глубина отверстия | Резьба |
| 10 | 67 | 2 | 65 | М6 |
| 10 | 77 | 10 | 65 | М6 |
| 10 | 97 | 30 | 65 | М6 |
| 10 | 117 | 50 | 65 | М6 |
| 10 | 167 | 100 | 65 | М6 |
| 12 | 80 | 2 | 80 | М8 |
| 12 | 90 | 10 | 80 | М8 |
| 12 | 110 | 30 | 80 | М8 |
| 12 | 130 | 50 | 80 | М8 |
| 12 | 180 | 100 | 80 | М8 |
| 15 | 96 | 2 | 95 | М10 |
| 15 | 111 | 15 | 95 | М10 |
| 15 | 121 | 25 | 95 | М10 |
| 15 | 141 | 45 | 95 | М10 |
| 15 | 191 | 95 | 95 | М10 |
| 18 | 112 | 2 | 105 | М12 |
| 18 | 122 | 10 | 105 | М12 |
| 18 | 132 | 20 | 105 | М12 |
| 18 | 152 | 40 | 105 | М12 |
| 18 | 182 | 70 | 105 | М12 |
| 18 | 212 | 100 | 105 | М12 |
| 24 | 137 | 2 | 130 | М16 |
| 24 | 157 | 20 | 130 | М16 |
| 24 | 187 | 50 | 130 | М16 |
| 24 | 237 | 100 | 130 | М16 |
| 24 | 152 | 2 | 145 | М16 |
| 24 | 182 | 30 | 145 | М16 |
| 24 | 202 | 50 | 145 | М16 |
| 28 | 181 | 10 | 160 | М20 |
| 28 | 201 | 30 | 160 | М20 |
| 28 | 231 | 60 | 160 | М20 |
| 28 | 271 | 100 | 160 | М20 |

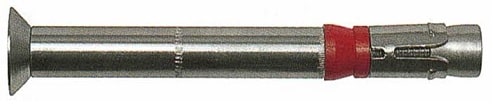

Анкер SZ-SK
Анкер с потайной головкой.
